| MOQ: | 1 Set |
| Standart ambalaj: | KONTRPLAKLAR HARF |
| Ödeme yöntemi: | T/t, Western Union |
| Tedarik kapasitesi: | Ayda 10 set |

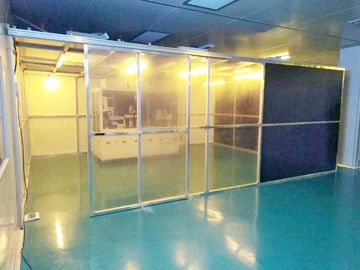

Laboratuar için Sınıf 100 Sert Duvar Modüler Temiz Oda Ekipmanları, Uzun Kullanım Süresi
Net bölünme olmamasına rağmen, bina veya oda durumunda "Temiz oda" terimi kullanılır. Temiz bir odada veya klimalı odada temizlik faktörünü artırmaya istekli olması durumunda, PVC perde veya reçine paneli ile çevrelenmiş bir alan "Temiz kabin" olarak kabul edilir. Boyut 1,5m ila 5m'dir ve tavanda FFU (Fan Filtre Ünitesi) temin edilerek kabin içerisinde temiz hava verilir.
Son yıllarda popüler olmasına rağmen, büyüklüğüne göre değil, temizlik faktörü ile basit, ucuz, hareketli bir yapı olarak düşünüldüğünde ve inşaat kurallarını ya da İtfaiye hizmetlerini ihlal etmediğini düşünün.
Çerçeve: alüminyum
Boyut ve şartname:
| Ürün | Modüler Temiz Oda |
| Boyut | L6450 * W5000 * H2400mm |
| Dış çerçeve | 40 * 80mm Ekstrüde alüminyum |
| FFU QTY | 16 TAKIM |
| IŞIK | 36W * 8 |
| Fan fanı | 120W x6SETS |
| nosie | yaklaşık 54dBA |
| C görünümü | Işık geçirmez anti-statik PVC perde |
| Üstten görünüm | Sızdırmazlık için paslanmaz çelik sac |
| Sınıf | 100 + 1000 sınıfı |
| Kapı | Manuel sürgülü kapı |
Uygulama:
Temiz oda, kısmi arıtma ekipmanı gerektiren farmasötik, mikrobiyolojik araştırmalar ve bilimsel deneyler içindir.
İnşaat kanunu veya itfaiye teşkilatı ile ilgili olarak, yerel makamların veya müşterinin şirketlerinin standartlarıyla çelişme olasılığı vardır. Ayrıca, bir masa üzerinde dikilecek boyut "Basit temiz tezgah" olarak adlandırılır.
Temiz kabin seçiminde aşağıdaki hususlar dikkate alınmalıdır.
1. Kabin içi temizlik faktörünün hesaplanması
2. Duvar malzemesinin seçimi
3. havalandırma sistemi seçimi
4. Kabin içinde klima seçimi
1. Kabin içi temizlik faktörünün hesaplanması
Genellikle temiz oda düzenlemeleri temelinde belirlenir. Dikkate alınan parametreler dolaşım oranı, filtre tipi, akış sistemi ve havalandırma sistemidir.
Dolaşım oranı için referans tablosu
| Temiz oda sınıfı | Genel sayısal değer | USA209E Standartları | Ortalama hava akımı hızı |
| 100.000 Sınıfı | 20-30 rotasyon / saat | 20 | 0.005-0.041m / sn |
| 10.000. Sınıf | 30 ~ 70 rotasyon / saat | 70 | 0.051-0.76m / sn |
| 1.000 sınıfı | 100-200 rotasyon / saat | 150 | 0.127-0.202m / sn |
| 100 sınıfı | 200-600 rotasyon / saat | 250-400 | 0.203-0.408m / sn |
Saatte dolaşım oranı (rotasyon / saat) = Ortalama hava akımı hızı (m / sn) x boşaltma alanı (m2) x 3600sn ÷ oda kapasitesi (hacim) (m3)
| madde | Orta veya yüksek performanslı filtre | HEPA filtresi | ULPA filtresi |
| Filtreleme kapasitesi | 10-100000 sınıfı | 100-10000 sınıfı | 10. sınıf |
| Örnekler | Normal ofis | IC sürecinden sonra | ÖN IC süreci |
| performans | Kaba parçacık filtresine göre yüksek yakalama kapasitesi | 0.3um büyüklüğündeki parçacıklar için% 99,97'ye varan kapasiteye sahip | 0.1um büyüklüğündeki partiküller için% 99,999'a varan kapasiteyi yakalama |
Hava akış kapasitesi ve kurulacak FFU üniteleri temiz kabin hacmine ve istenilen sınıfa göre seçilir.
Gerekli hava akışı (m3 / dak) = hedeflenen oda kapasitesi (m3) × dolaşım hızı (rotasyon / saat) ÷ 60
Örnek)
Genişlik 3m, uzunluk 2m, yükseklik 2m ve istenilen 10000 sınıfı olan temiz bir kabin için FFU hava akışı (3 × 2 × 2) × 75 ÷ 60 = 15 (m3 / dak)
* Firmamızın tek üniteli PAU - A17FFU uyumludur.
2. Duvar malzemesinin seçimi
Seçme, ortam ve iç mekan ortamıyla ilgili gerekliliklere göre yapılmalıdır.
Özellikler:
1). Temiz kabin yüksek temiz çevre parçası sunabilir, yerin üstüne monte edilebilir
temizlememiz gerekiyor. FFU'dan çıkan hava, ön filtre ve HEPA filtresi ile filtrelenecektir.
Temiz hava arıtma ihtiyacını sağlamak için çalışma alanına dikey olarak girer
2). 52dBA'dan az gürültü, hava hızı 0.35-0.6m / s
3). temiz kabinin boyutu, tasarımı özelleştirir mevcut
4) .it tek tarafından kullanılabilir ve ayrıca şeritte temiz alana bağlanabilir
5). arıtma sırası: 100 sınıf, 1000 sınıf veya 10000class
Özellikler:
| madde | Sert duvar modüler temiz oda | |
| Temizlik | 100. Sınıftan 100.000'e | |
| Boyut (LXWXH) | Müşteri ihtiyaçlarına göre tasarlanmış | |
| FFU | boyut | 2x2, 2x4, 4x4 isteğe bağlı |
| Yapısal çerçeve malzemesi | Paslanmaz çelik, alüminyum alaşımlı | |
| Güç kaynağı | 110V / 60Hz / ac; 220V / 60Hz / AC | |
| filtre | Mini pileli HEPA filtre / ULPA filtresi isteğe bağlı | |
| Çerçeve malzemesi | Alüminyum alaşımlı / paslanmaz çelik 201 / SUS 304 | |
| Duvar malzemesi | Temperli cam / Akrilik / Anti-statik şeffaf PVC / Sandviç paneli | |
| Tavan | Alüminyum-plastik panel / Temperli cam / Akrilik / Anti-statik şeffaf PVC / Sandviç panel | |
Opsiyonel aksesuar:
Hava duşu
Geçiş kutusu
Klima
Basınç ölçer
Temiz odanın çizimi:
|
|
