| MOQ: | 1 Set |
| standard packaging: | KONTRPLAKLAR HARF |
| payment method: | T/t, Western Union |
| Supply Capacity: | Ayda 10 set |
Sınıf 10000 İlaç Temiz Kabin, FFU temiz oda, Alüminyum yapı, Sürgülü Kapılı
Net bölünme olmamasına rağmen, bina veya oda için "Temiz oda" terimi kullanılır. PVC perde veya reçine panel ile çevrili bir alan, temiz bir odada veya klimalı bir odada temizlik faktörünü artırma istekliliği durumunda "Temiz kabin" olarak kabul edilir. Boyut 1.5m ila 5m'dir ve tavana FFU (Fan Filtre Ünitesi) sağlanarak standa temiz hava verilir.
Son yıllarda, büyüklüğüne göre değil, temizlik faktörü ile basit, ucuz, hareketli bir yapı olarak kabul edilen ve inşaat kodunu veya Yangın hizmetleri yasasını ihlal etmeyen popüler hale gelmiştir.
Çerçeve: Alüminyum
Boyut ve şartname:
| Ürün | Modüler Temiz Oda |
| Boyut | L8000xW7250xH2300mm |
| Dış çerçeve | 40 * 80mm Ekstrüde alüminyum |
| FFU ADET | 6sets |
| IŞIK | 36W * 6 |
| Üfleyici fanı | 120W x6SETS |
| nosie | yaklaşık 54dBA |
| C görünümü | Işık geçirmez antistatik PVC perde |
| Üstten görünüm | Sızdırmazlık için paslanmaz çelik sac |
| Sınıf | 10000 |
| Kapı | Manuel kayar kapı |
Uygulama:
Temiz oda, kısmi saflaştırma ekipmanı gerektiren farmasötik, mikrobiyolojik araştırmalar ve bilimsel deneyler içindir.
İnşaat kanunu veya itfaiye hizmetleri yasası ile ilgili olarak, yerel otorite veya müşteri şirketi standartları ile çatışma olasılığı vardır. Ayrıca, bir masa üzerine kurulabilecek boyut "Basit temiz tezgah" olarak adlandırılır.
Temiz kabin seçimi için aşağıdaki hususlar gereklidir.
1. Kabin içi temizlik faktörünün hesaplanması
2. duvar malzeme Seçimi
3. Havalandırma sisteminin seçimi
4. Kabin içerisinde iklimlendirme seçimi
1. Kabin içi temizlik faktörünün hesaplanması
Genellikle temiz oda yönetmeliklerine göre belirlenir. Dikkate alınan parametreler sirkülasyon hızı, filtre tipi, akış sistemi ve havalandırma sistemidir.
Dolaşım hızı için referans tablosu
| Temiz oda sınıfı | Genel sayısal değer | USA209E Standartları | Ortalama hava akım hızı |
| Sınıf 100.000 | 20-30 devir / saat | 20 | 0.005-0.041m / sn |
| Sınıf 10.000 | 30 ~ 70 devir / saat | 70 | 0.051-0.76m / sn |
| Sınıf 1.000 | 100-200 devir / saat | 150 | 0.127-0.202m / sn |
| Sınıf 100 | 200-600 devir / saat | 250-400 | 0.203-0.408m / sn |
Saatte sirkülasyon hızı (dönüş / saat) = Ortalama hava akımı hızı (m / sn) x deşarj alanı (m2) x 3600sn ÷ oda kapasitesi (hacim) (m3)
| madde | Orta veya yüksek performanslı filtre | HEPA filtresi | ULPA filtresi |
| Filtreleme kapasitesi | Sınıf 10-100000 | Sınıf 100-10000 | Sınıf 10 |
| Örnekler | Normal ofis | IC işleminden sonra | PRE IC süreci |
| Verim | Kaba partikül filtresine kıyasla yüksek tutma kapasitesi | 0.3um büyüklüğünde parçacıklar için% 99.97'ye kadar kapasitenin sıkışmasını sağlama | 0.1um büyüklüğünde parçacıklar için% 99.999'a kadar kapasitede bindirme işleminin yürütülmesi |
Kurulacak hava akış kapasitesi ve FFU üniteleri, temiz kabin hacmi ve istenen sınıfa göre seçilir.
Gerekli hava akışı (m3 / dak) = hedeflenen oda kapasitesi (m3) × devir sayısı (devir / saat) ÷ 60
Misal)
Genişliği 3m, uzunluğu 2m, yüksekliği 2m ve istenen 10000 sınıfı olan temiz bir kabin için FFU hava akışı (3 × 2 × 2) × 75 ÷ 60 = 15 (m3 / dak)
* Tekli PAU - A17FFU firmamız uyumludur.
2. duvar malzeme Seçimi
Seçim, ortam ve iç mekan ortamıyla ilgili gereksinimlere göre yapılmalıdır.
Özellikleri:
1). Temiz kabin yüksek temiz çevre parçası sunabilir, yerin üstüne monte edilebilir
FFU'dan çıkan hava, ön filtre ve HEPA filtresi tarafından filtrelenecek, ardından
temiz hava, arıtma gereksinimini sağlamak için çalışma alanına dikey olarak girer
2). Gürültü 52dBA daha az, hava hızı 0.35-0.6m / s
3). temiz kabinin boyutu, özelleştirilebilir tasarım mevcuttur
4). Tek tarafından kullanılabilir ve ayrıca şeritte temiz alana bağlanabilir
5). arıtma sırası: 100 sınıf, 1000 sınıf veya 10000 sınıf
Özellikler:
| madde | Sert duvarlı modüler temiz oda | |
| Temizlik | Sınıf 100 - Sınıf 100,000 | |
| Boyut (UXGXY) | Müşterinin ihtiyaçlarına göre tasarlanmıştır | |
| FFU | boyut | 2x2, 2x4, 4x4 isteğe bağlı |
| Yapısal çerçeve malzemesi | Paslanmaz çelik, alüminyum alaşım | |
| Güç kaynağı | 110V / 60Hz / ac; 220V / 60Hz / AC | |
| filtre | Mini pileli HEPA filtre / ULPA filtre isteğe bağlı | |
| Çerçeve malzemesi | Alüminyum alaşım / paslanmaz çelik 201 / SUS 304 | |
| Duvar malzemesi | Temperli cam / Akrilik / Anti-statik şeffaf PVC / Sandviç panel | |
| Tavan | Alüminyum-plastik panel / Temperli cam / Akrilik / Anti-statik şeffaf PVC / Sandviç panel | |
İsteğe Bağlı Aksesuar:
Hava Duşu
Geçiş kutusu
Klima
Basınç ölçer
Temiz oda çizimi:

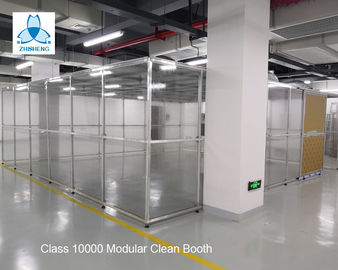

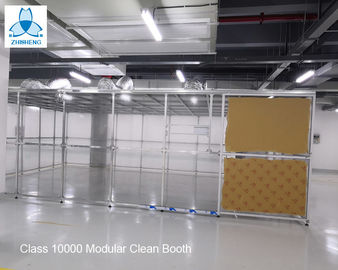

Class 10000 Clean booth tesisinden Fotoğraflar
|
|
